縮短鈦封頭的熱壓方法是加熱時間

http://v1333.cn/news/104.html

2018-02-07

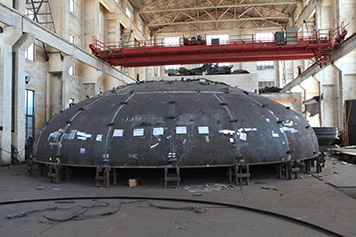

鈦封頭也就是鈦復(fù)合封頭，這個封頭的初始溫度你知道是多少攝氏度嗎？這個封頭的最終溫度的是多少攝氏度呢？初始溫度為930-950℃的熱壓溫度的函數(shù)，最終溫度（即去除過程中的溫度）應(yīng)不低于850℃，850℃還是失敗了沖壓成型，你需要快速熱身，然后按烤箱。為了避免該復(fù)合層和復(fù)合層的復(fù)合層和復(fù)合層的耐腐蝕性，加熱時間需要縮短鈦鈦復(fù)合封頭的熱壓方法：

（1）加熱工件加速和確保均勻加熱，該部分在爐加熱之前被加熱到380℃烘箱，烘箱不應(yīng)與其它各方進行加熱，并感謝燃料噴射的適當?shù)恼{(diào)整，以便在15分鐘內(nèi)使工件達到930?950℃。

（2）在工件的加熱，模具預(yù)熱到450至550℃。

（3）當部分被釋放時，預(yù)熱的模具被定位在適當位置中的壓機和部分被快速發(fā)送到模壓以減少工件的冷卻速率。工件從在3分鐘內(nèi)控制燒制到按（部分酸洗）公布，以確保最終的壓力的溫度高于850℃。

（4）380℃至930℃?950的溫度上升，使930?950℃一塊可以被釋放。

（5）為了避免的趨勢的復(fù)合材料的晶間腐蝕，在按下之后的部分并形成，兩個風扇600至800mm可用于在同一時間破片，使得它低于550℃3分鐘中。在加熱的過程中鈦復(fù)合頭按壓焊點經(jīng)受過度的缺陷，它應(yīng)該是100％超聲測試接縫接頭和X射線探測的20％，和100的復(fù)雜的表面％的滲透率。同時，要確認的傾向在加熱過程中的復(fù)合材料的晶間腐蝕是否應(yīng)該在該材料的鈦系復(fù)合頭右邊緣在軋制方向沿板2規(guī)格為百毫米*25毫米層作為樣品空白，按照“不銹鋼硫酸 - 腐蝕試驗方法硫酸銅”的測試。

鈦封頭采用熱壓少，除了額外的大量使用，這個廣場以去除由鈦，常用的有常用的冷成型?！叭珕T質(zhì)量管理、全程質(zhì)量保證、全面質(zhì)量服務(wù)，忠于標準、高于標準，客戶滿意是**標準。”――是我們的質(zhì)量總方針，我們將以一流的設(shè)備、一流的技術(shù)、一流的管理，向國內(nèi)外用戶提供一流的服務(wù)！歡迎你的來電咨詢！

• 上一篇：不銹鋼封頭分享消除薄壁封頭皺折的方式
• 下一篇：不銹鋼平底封頭分享連續(xù)等厚技術(shù)的目的
